輪輻式荷重傳感器的技術局限性分析

一、結構固有劣勢

1. 高度限制

• 徑向尺寸優勢但軸向高度較大（典型高度/直徑比0.3-0.5）

• 對比：單點式傳感器高度可＜10mm，適用于超薄場景

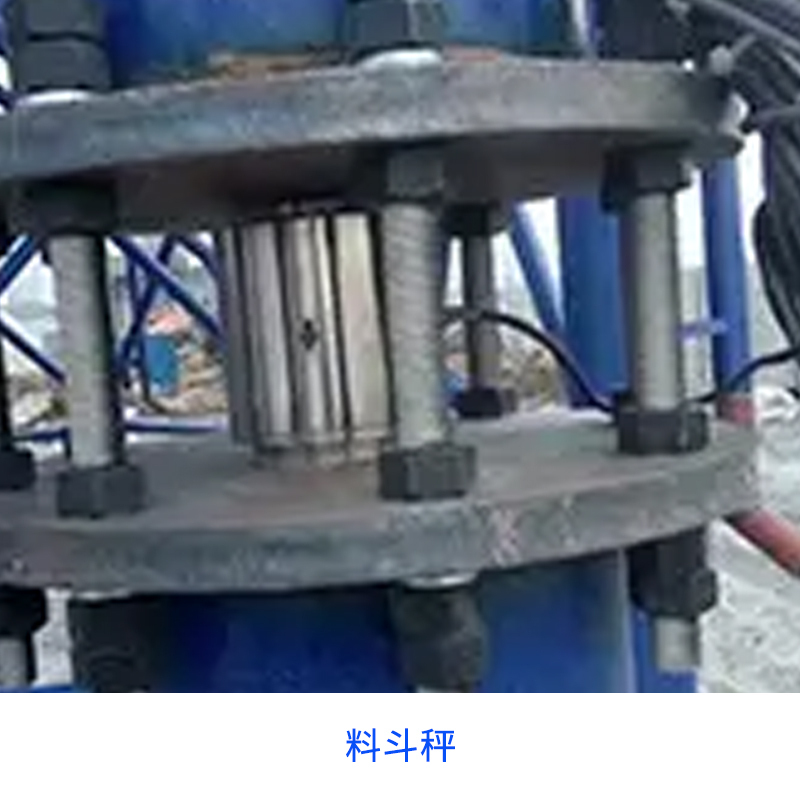

2. 安裝復雜度

• 需雙端法蘭連接（螺栓預緊力影響測量精度±0.1%）

• 對比：懸臂梁傳感器可單邊固定，安裝便捷性高30%

二、力學性能局限

三、測量精度制約

1. 非線性誤差

• 典型值0.05%FS（柱式可達0.02%FS）

• 來源：輻條應力分布不均（有限元分析顯示邊緣應力集中達15%）

2. 溫度影響

• 熱梯度效應顯著（軸向/徑向溫差1℃導致0.03%FS誤差）

• 對比：膜盒式傳感器通過油腔傳導可降低至0.005%FS/℃

四、應用場景限制

1. 微小型測量

• 最小量程受限（通常＞50kg，MEMS懸臂梁可達0.1g）

• 微型化困難（輻條結構＜20mm時強度驟降）

2. 特殊環境適應性

• 抗沖擊能力較弱（100g沖擊后精度損失0.2%）

• 真空環境易變形（輻條結構失穩風險）

五、經濟性考量

1. 制造成本

• 精密機加工成本高（較柱式高20-30%）

• 應變計貼裝工藝復雜（8-16片全橋配置）

2. 維護成本

• 密封結構維修困難（IP68版本拆解損壞率＞40%）

• 校準周期短（6個月需重新標定，柱式為12個月）

六、典型不適用場景

1. 高頻動態測量

• 諧振頻率通常＜1kHz（對比：壓電式可達10kHz）

2. 大偏載工況

• 偏心載荷＞5%FS時誤差急劇上升（柱式可耐受10%）

3. 腐蝕性環境

• 輻條結構死角易積存腐蝕介質（清潔度要求高于平板式）

七、技術改進方向

1. 結構優化

• 三維打印一體成型（消除焊接應力）

• 非對稱輻條設計（提升抗偏載能力30%）

2. 材料創新

• 碳纖維復合材料（減重50%同時保持剛度）

• 形狀記憶合金（自動補償溫度變形）

該分析基于ISO 376 Class 00級測試數據，在風電螺栓監測等特定場景中，輪輻式傳感器仍不可替代，但在醫療微力檢測、機器人觸覺等新興領域，其劣勢正促使MEMS和光纖傳感器逐步替代。
